구조를 바꾸는 기술,
현장을 완성하는 시스템
HPS공법과 복공 시스템으로
안정성과 시공 효율을 동시에 확보합니다.
윤준에스티
기술연구소의 고민
건설 현장의 안전, 경제성, 시공성을
모두 만족시키는 최적의 해법을 찾다.
  • 강관이상의 구조성능,
    시공은 더 안전할 수 없을까?
  • 버팀보 간격,
    더 넓힐 수 없을까?
  • 취성파괴 걱정 없는
    유압잭과 화타는 없을까?
  • 복공판 길이는
    정말 2M가 한계일까?
HPS STRUT(버팀보) & WALE(띠장)
안전한 굴착을 지켜주는 힘, HPS 공법
강재의 한계가 현장의 한계가 될 때,
더 안전하고 더 효율적인 '다음 선택'이 필요했습니다.
흙막이 공법의 진화, HPS STRUT & WALE (버팀보 & 띠장)

변형과 좌굴을 크게 억제하고 지보재 설치 수량을 최소화합니다. 동일한 하중 조건에서 더 적은 지보재로 더 높은 안정성을 확보합니다.

더 강하고,
더 안전한 강재는 없을까?
저항성능
저항성능
비틀림, 휨응력, 좌굴에 대한 저항성이 우수하다
비틀림, 휨응력, 좌굴에 대한 저항성이 부족하다
비틀림, 휨응력, 좌굴에 대한 저항성이 우수하다
작업 안정성
작업 안정성
작업 중 안정성이 떨어진다
작업 중 안정적으로 사용할 수 있다
작업 중 안정적으로 사용할 수 있다
호환성
호환성
타 부재와의 호환성이 낮다
타 부재와의 호환성이 우수하다
타 부재와의 호환성이 우수하다
안전성
안전성
자재 적재 및 이송이 불안정하다
자재 적재 및 이송이 안정적이다
자재 적재 및 이송이 안정적이다
결론은 HPS, 흙막이 기준이 HPS로 이동하고 있습니다.
HPS H형강
안전성 경제성 유지관리 공기단축 시공성
안전성
  • 본체와 일체화된 연결재 사용으로 이음부 성능 우수
  • 부재의 취성파괴가 일어나지 않도록 제작
  • 전용유압잭(400ton) 및 전용화타(300ton, 500ton) 사용
경제성
  • 버팀보, 띠장의 설치수량 및 중앙파일 설치수량 감소
  • 지하공간 확보로 토목 및 본구조물 시공시 원가 절감
  • H형강 대비 15%이상 공사비 절감
유지관리
  • 버팀보에 안전난간대 설치 가능하여 보행통로로 활용 가능
  • 타 부재와의 호환성이 높아 신속하게 점검, 보수 가능
공기단축
  • 내부가시설 설치수량 감소 및 브레이싱 미설치로 공기 단축
  • 중앙파일 간격 증대로 인해 터파기 및 구조물공사 공기 단축
  • H형강 대비 20%이상 공기 단축
시공성
  • 버팀보 설치간격이 H형강에 비해 1.5~2배 증가
  • 볼트체결에 의한 조립식 시공으로 용접이 필요치 않음
  • 별도의 브레이싱이 필요치 않음
1 HPS WALE 설치
2 HPS STRUT 설치
3 HPS 유압잭 및 화타 설치
1 HPS WALE 설치
볼트 체결 방식으로 용접 불필요
별도 스티프너 불필요
2 HPS STRUT 설치
볼트 체결 방식으로 용접 불필요
보받이빔과 H밴드 또는 I볼트로 연결
3 HPS 유압잭 및 화타 설치
단축식 유압잭과 회전형 화타 설치
경사버팀보 설치가능

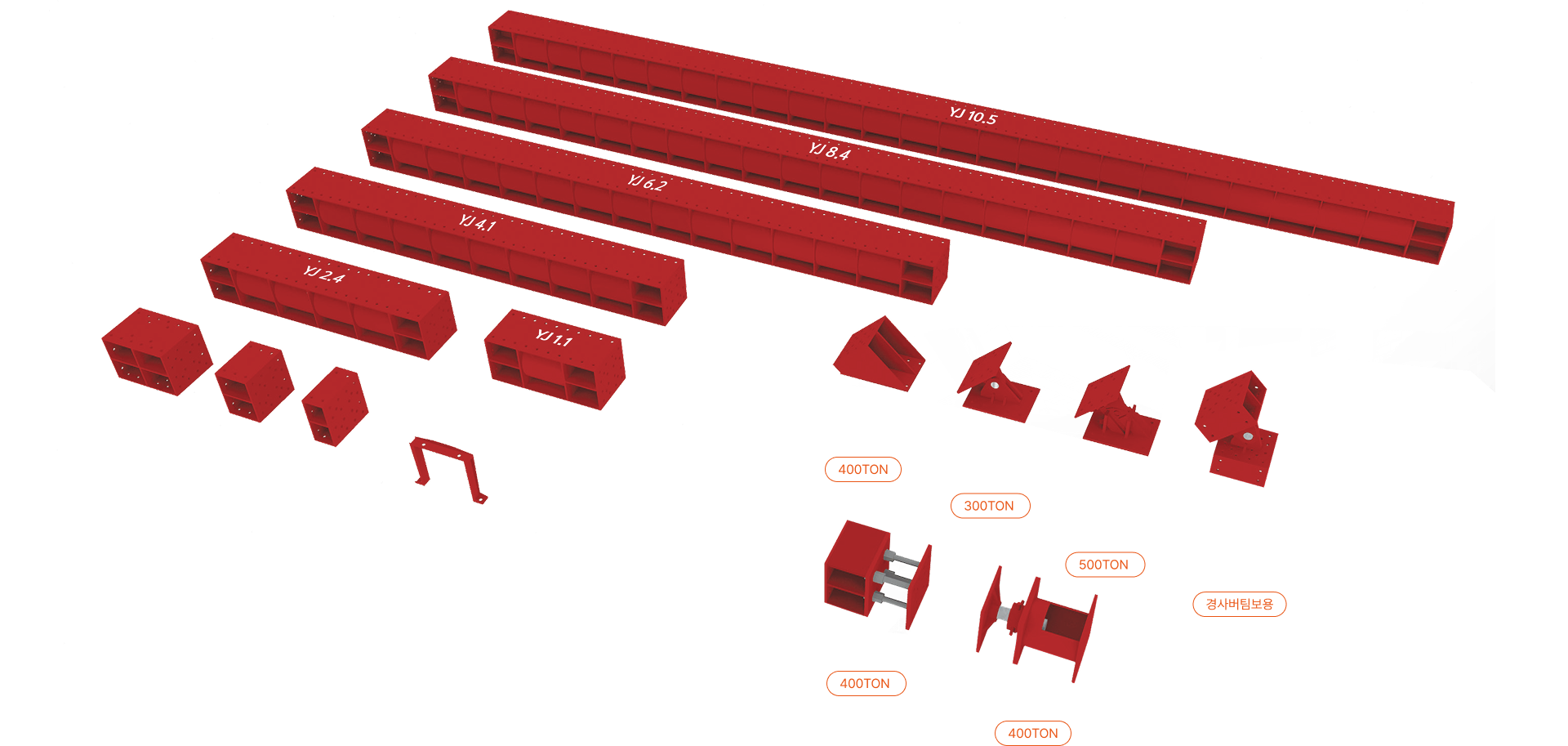

HPS 구성요소

버팀보&띠장, 화타, 유압잭

HPS 단면 제원
규격 보기
HPS
규격		 단위중량
(kg/m)		 단면적
(cm2)		 전단면적
(cm2)		 단면2차모멘트(cm2) 단면계수(cm2) 회전반경(cm2)
x-x y-y x-x y-y x-x y-y
450x450x6x12 190 177.23 107.30 63,840 30,545 2,743 1,358 18.98 13.13
450x450x6x16 210 211.15 123.00 78,893 35,684 3,378 1,586 19.33 13.00
450x450x6x20 240 245.07 134.42 93,378 40,823 3,988 1,814 19.52 12.91
* 상기 단위중량은 10m 부재의 단위중량이며 부품별 단위중량은 상이함

HPS #-DECK(복공판) &
HPS #-BEAM(주형보)

구조로 완성하는 상부 작업 안전, HPS 복공 시스템

지하·지상 동시 작업을 위한
안전 작업 플랫폼

복공판과 주형보는 굴착된 지하공간 상부를 덮어
사람, 장비, 자재가 안전하게 이동하고
지상과 지하의 작업이 동시에 이루어지도록 합니다.

이는 단순한 덮개가 아닌, 제한된 현장공간에서
현장운영을 가능하게 만드는 상부 작업 구조입니다

익숙한 복공 방식,
여전히 남아 있는 과제들

일반적인 복공 공법은
복공판 규격에 맞춰 주형보를 약 2m 간격으로 촘촘히 배치합니다.

이로 인해 주형보 수량이 증가하고,
그 사이를 오가는 장비와 인력의 동선이 쉽게 제약됩니다.

기존 H형강 주형보 방식은 좌굴과 진동에 대비하기 위해
브레이싱과 보강재를 추가로 시공해야 하는 경우가 많습니다.

그 결과,
복공 설치 해체 공정은 복잡해지고
토목 건축 공정 간 간섭도 빈번하게 발생합니다.

안전은 확보해야 하지만, 공기와 비용을 함께 줄이기는 쉽지 않습니다.

이러한 구조적 한계를 해결하기 위해
윤준에스티는 HPS #-DECK & HPS #-BEAM을 개발했습니다.

1 복공판 HPS #-DECK
2 주형보 HPS #-BEAM
1 4m 장지간으로 공기를 앞당기는 복공판
HPS #-DECK

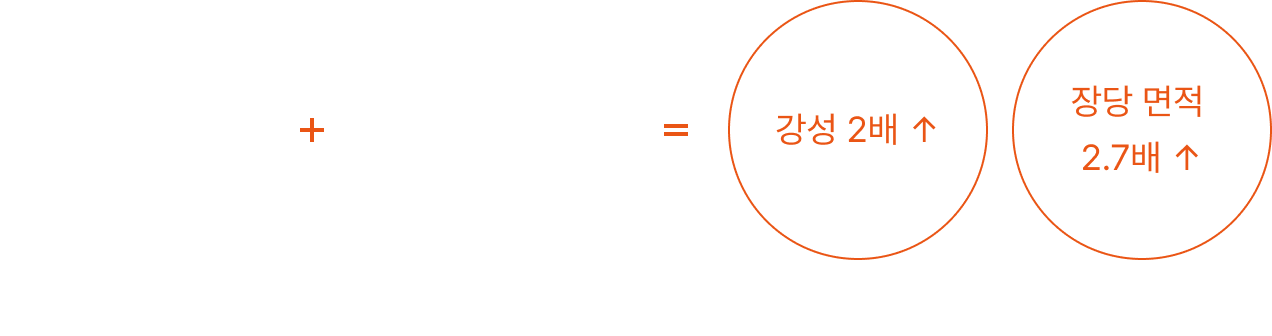

HPS #-DECK는 기존 복공판 대비 2.7배 넓은 복개면적과 2배 높은 강성을 자랑합니다. 주형보 간격을 4m까지 확장해 시공성·경제성·안전성을 동시에 실현하며, 공기 단축 효과까지 제공합니다.
2 장지간을 단단히 받치는 정방형 주형보
HPS #-BEAM
HPS #-BEAM은 이중 웹 구조와 내부 플렌지, 보강재 배치로 휨·전단 강도를 극대화했습니다. 기존 H형강 대비 최대 150% 이상의 강도를 확보하며, 복공 공사 뿐 아니라 영구 구조물 기둥부재로도 활용됩니다.

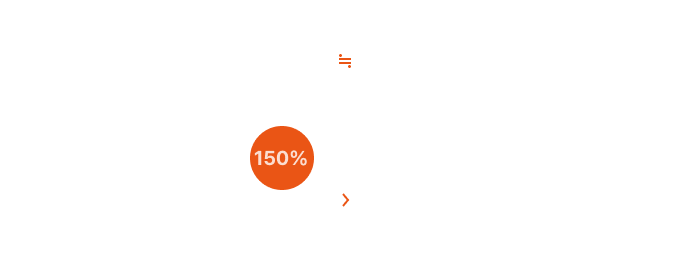

휨강도 비교
Scroll

더 넓게, 더 강하게, 더 빠르게

HPS #-BEAM은 고강성 박스형 단면을 적용해 휨·좌굴에 대한 저항 성능을 확보하면서 브레이싱 의존도를 낮춘 주형보이며, HPS #-DECK은 이를 전제로 내구성을 강화시켜 개발한 장지간 복공판입니다.
이 조합을 적용하면 주형보 설치 간격을 4m로 확장할 수 있어, 주형보 수량은 줄이고(약 50% 감소), 한 번에 복개할 수 있는 면적은 크게 늘릴 수 있습니다.

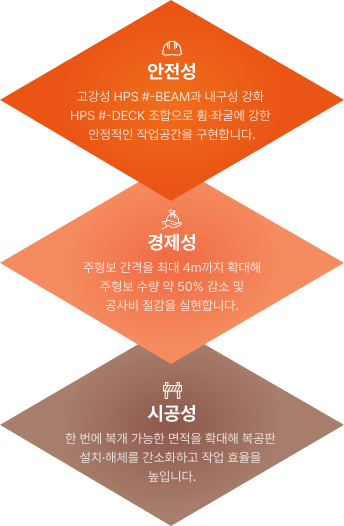

시공성
한 번에 복개 가능한 면적을 확대해 복공판
설치·해체를 간소화하고 작업 효율을 높입니다.
경제성
주형보 간격을 최대 4m까지 확대해
주형보 수량 약 50% 감소 및 공사비 절감을
실현합니다.
안전성
고강성 HPS #-BEAM과 내구성 강화 HPS #-DECK
조합으로 휨·좌굴에 강한 안정적인 작업공간을
구현합니다.

HPS 시스템 적용에 따른 시공 효율 및 경제성 비교

일반 복공판 공사 HPS 복공판 공사

THE POWER OF
HIGH PERFORMANCE STEEL

어떤 지반이든, 안전의 기준은 달라지지 않아야 합니다. 연약지반부터 대심도 굴착까지 조건이 까다로울수록 구조는 더 단단해져야 합니다.
윤준에스티 HPS공법은 버팀보, 띠장, 복공판, 주형보를 하나의 구조 시스템으로 통합해 어떤 현장에서도 신뢰할 수 있는 흙막이 구조를 완성합니다.
이제, HPS 시스템이 완성되는 과정을 영상으로 확인해보세요.
